| Menşe yeri: | Çin |
|---|---|
| Marka adı: | KINGHONEST |
| Sertifika: | ISO9001 |
| Min sipariş miktarı: | Anlaşma |
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Koruyucu Ambalaj |
| Teslim süresi: | 1-2 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 10000 metrekare / ay |
| Adı: | Hidrolik güç ünitesi | Tank: | Kontrol kapılı, filtreli havalandırma, 2 seviye şalteri, 1 sıcaklık şalteri, 1 görsel seviye gösterg |
|---|---|---|---|
| İki ana motorlu pompa: | P1 ve P2 grupları | Ana pompaların işlevleri: | tüm kontrol vanalarını kapalı / açık pozisyonda veya sürekli kontrol altında tutmak için. |
| PS1: | “düşük yağ basıncı sinyali” veriyor | Seçenekler: | Isıtma sistemi |
| Vurgulamak: | hydraulic power unit,hydraulic valve remote control system |
||
Kontrol sistemi

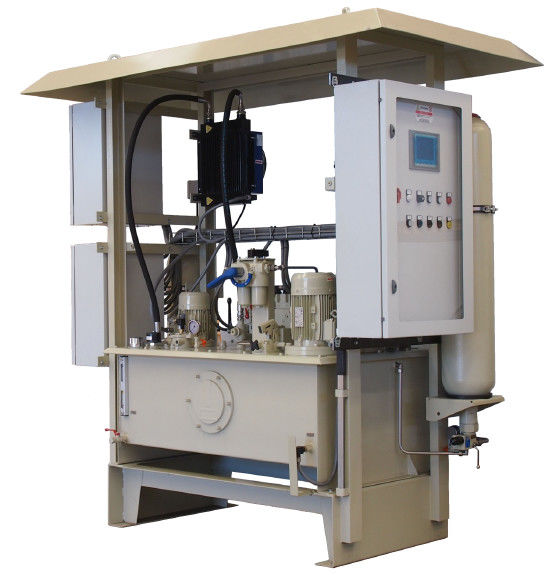

Hidrolik güç ünitesi, devrede mevcut olan yağın tamamını toplayabilen dış mekanda hizmete uygun çelik bir tankla donatılmıştır. Depo, inceleme kapısı, filtreli havalandırma, 2 seviye şalteri, 1 sıcaklık şalteri, 1 görsel seviye göstergesi ile donatılmıştır.
Tankta her biri bir elektrikli motor bulunan iki ana motor-pompa grubu P1 ve P2 bulunur; Sabit deplasmanlı pompa, gerekli akış hızını 200 bar basınçta verebilir.
Gemide sabit deplasmanlı pompa P3, tıkanma dedektörlü filtre (DPS3) ve fanlı eşanjörden (R) oluşan bir filtreleme / iklimlendirme grubu bulunmaktadır.
Ana pompaların işlevleri:
n ° 1 aktif pompa, tüm kontrol vanalarını kapalı / açık pozisyonda veya sürekli kontrol altında tutmak için.
n ° 1 beklemeli pompa, pompa ortak dağıtım manifoldu üzerine monte edilmiş alçak basınç anahtarından gelen alarm sinyalinde aktifleştirilecek
Pompa akış hızı, akümülatör müdahalesine gerek kalmadan her vana için kontrol modunda gereken maksimum strok süresini sağlamak için yeterlidir.
Motor pompa gruplarının ortak dağıtım manifolduna dört basınç anahtarı aşağıdaki şekilde takılır:
PS1 “düşük yağ basıncı sinyali” veriyor
PS2 "minimum yağ basıncı" sinyalini verir (örn. İşletme dışı).
PS3 aktif pompayı durdurur
PS4 aktif pompayı başlatır
Aktarma manifolduna sürekli yerleştirilen bir akümülatör A1, motor / pompa grubundan diğerine sorunsuz geçiş sağlamak için hidrolik güç ünitesine monte edilmiştir.
Taşma valfı VS3, ana devredeki yağ basıncını kontrol eder.
Pompa teslimatlarında iki sızdırmaz maksimum basınç emniyet valfi VS1 ve VS2 monte edilmiştir.
Elektrik prizi DPS1-DPS2 elektrik tıkanma dedektörleri ile sağlanan çift filtre F monte edilmiştir.
Hidrolik güç ünitesi iki adet terminal kutusuyla donatılmıştır: birincisi enstrüman kabloları, ikincisi elektrik motorları içindir.
Bir akümülatör (20 litre) pompalara, bağlı valflerin hızlı hareketleri ve kontrolü için yardımcı olur.
Acil durum hareketleri için solenoid valfler ve kontrol modu için oransal valfler hidrolik silindire takılıdır.
Seçenekler:
Isıtma sistemi
Akümülatör (10 litre)
PED sertifikalı akümülatör için basınç emniyet valfi
El pompası
İlk dolum yağı
Akümülatörler için şarj ve test ünitesi
HPU yönetimi için PLC'li kabin (solenoid güç kaynağı yok)
Dahili solenoid ve oransal valflere sahip servo silindirler.
