| Menşe yeri: | Çin |
|---|---|
| Marka adı: | KINGHONEST |
| Sertifika: | ISO9001 |
| Min sipariş miktarı: | Anlaşma |
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Koruyucu Ambalaj |
| Teslim süresi: | 1-2 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 10000 metrekare / ay |
| Denetim Masası: | Acil durum hareketlerini gerçekleştirmek için ON-OFF dahili elektronik devreleri bulunan, iki konuml | AÇMA-KAPAMA valfı: | ON-OFF, iki konumlu solenoid valf (EV), acil durum akümülatörünü gerçekleştirmek için |
|---|---|---|---|
| Seçenekler: | el pompası | Işıklar: | Açık |
| Dolap: | Bir fan ile donatılmış (aspiratör) | Ana alarm: | Uyarı |
| Vurgulamak: | hydraulic valve remote control system,electric hydraulic control system |
||

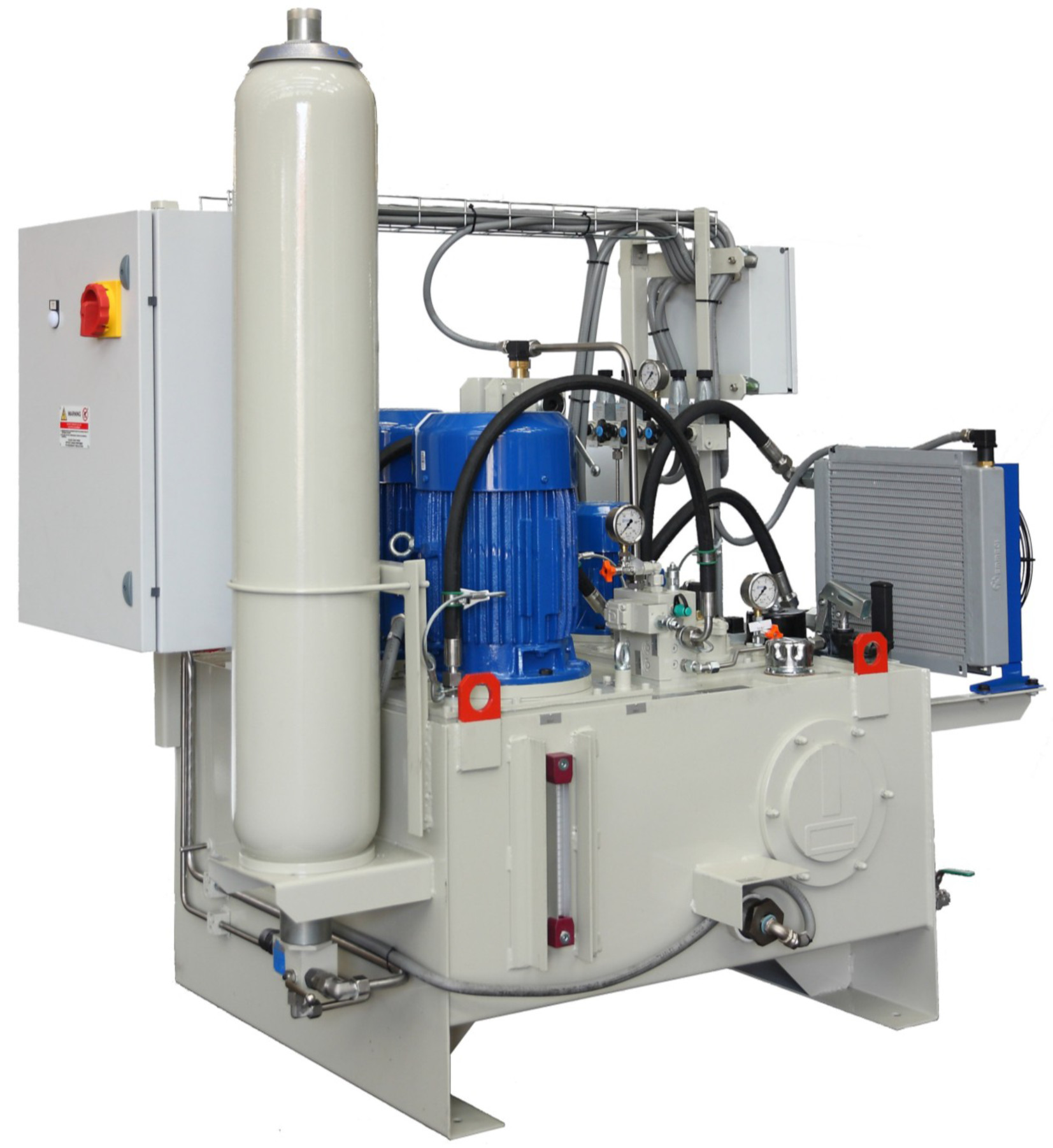

HİDROLİK KONTROL PANELİ (HCP)
Kontrol valfleri için kontrol paneli şunlardan oluşur:
Dahili elektronik devrelerle birlikte verilen SV oransal valfleri
Acil durum hareketlerini gerçekleştirmek için AÇMA-KAPAMA, iki konumlu solenoid valfler (EV)
akümülatör
ON-OFF valfı kontrol paneli şunlardan oluşur:
Acil durum hareketlerini gerçekleştirmek için AÇMA-KAPAMA, iki konumlu solenoid valfler (EV)
akümülatör
ON-OFF vanaların tepki süresi, uygun azaltma cihazları ile ayrı ayrı ayarlanabilir.
Hidrolik devreye, bakım işlemlerini sağlamak için sürgülü vanalar sağlanmalıdır.
Pompalar hala olduğunda, sızıntı nedeniyle, pompa durmasından 15 dakika sonra tam devirlere izin verilir.
Seçenekler:
El pompası
Arıza eylemleri için SIL 2 sertifikası
Elektrikli kontrol panosu, yardımcı devreler (240 Vac 24 Vdc), ikaz lambaları, lambalar, kontaktörler ve tüm hidrolik ekipmanın verimliliğini sağlamak için gerekli diğer tüm bileşenlere yönelik fazladan bir besleyici / trafo ile birlikte verilir.
Değiştirilebilir kartuşla tamamlanan bir vantilatör (aspiratör) bulunan kabin, yardımcı bir elektrik soketi içerir.
Endüstriyel standartlara uygun olarak, minimum koruma derecesi IP42 ile üretilen Acil Durum solenoid valfleri için kontrol sistemi ve Hidrolik Güç Ünitesi, Kontrol Paneli ve kontrol odalı değişim sinyallerini yönetmek için 1 PLC bulunur.
Yardımcı devreler, yedekli olsa bile (pompa kontrolü, PLC güç kaynağı ve oransal valfler) ayrı ayrı korunur.
Alttan kablo girişi.
Maksimum kablo dolabı kontrol paneline yakl. 200 m.
Oransal valf besleme kablosunun maksimum direnci 2 W.
Yaklaşık boyutlar 1200 x 2000 (+ 100) x 600 mm.
Aşağıdaki uyarı ışıkları ve düğmeler ön tarafa monte edilmiştir:
Işıklar:
Açık
Ana alarm
Uyarı
Basma düğmeler:
Acil Durum
Alarm sıfırlama
Pompalar başlangıç
Durdurma pompaları
Otomatik / manuel işlem seçici.
PLC KONTROL FONKSİYONLARI
Silindirler, elektrik kabininde bulunan bir PLC tarafından yönetiliyor. PLC, silindir pozisyonunu Kontrol Odası tarafından iletilen ayar noktalarına göre kontrol eder ve pompa değişiminin yanı sıra arıza ve acil durum sinyallerini yönetir.
PLC, programlanmış parametreleri sahada kontrol etmeyi ve gerektiğinde bunları değiştirmeyi sağlayan ekran ve klavyeyle donatılmıştır.
Parametre değişikliğine erişim şifre ile korunmaktadır.
